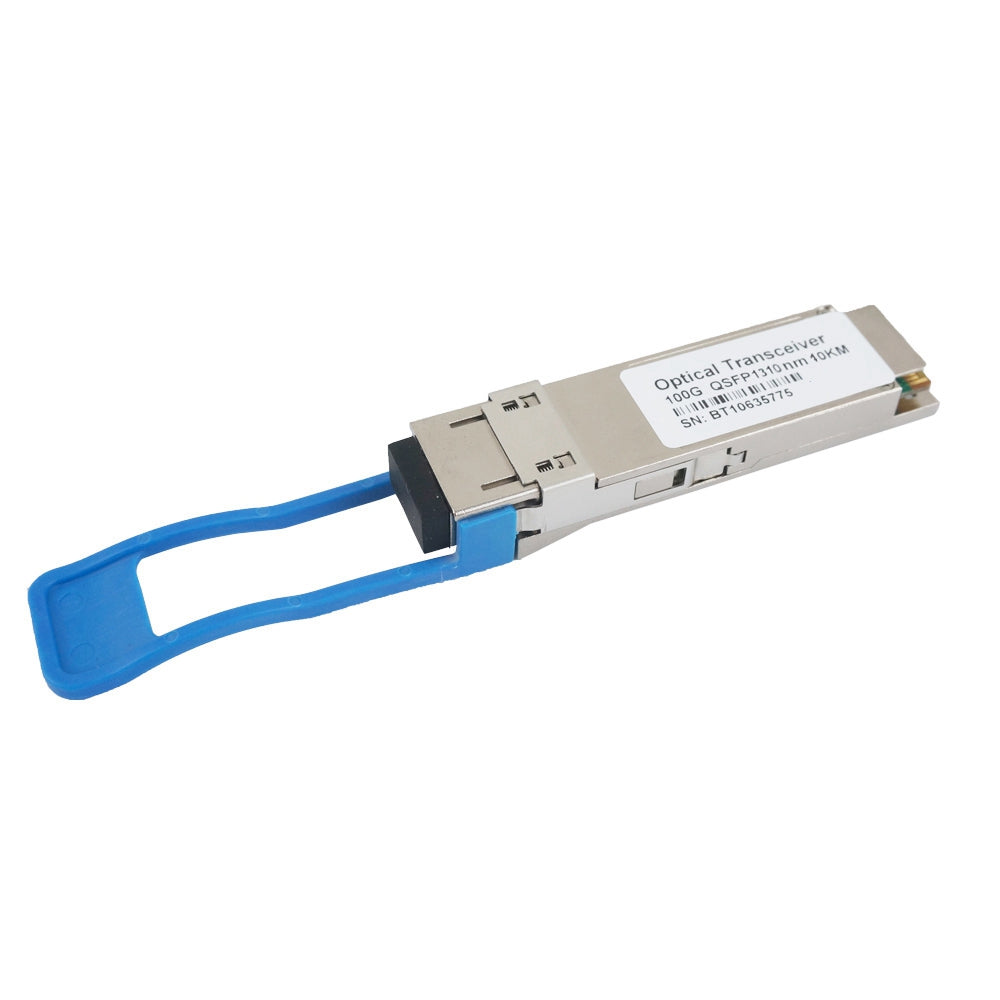

Émetteur-récepteur QSFP28 monomode 100 Gbit/s 10 km
Émetteur-récepteur QSFP28 monomode 100 Gbit/s 10 km
Description
L'émetteur-récepteur QSFP28 LR4 100 Gb/s est conforme aux normes QSFP28 MSA et IEEE 802.3ba. Les modules émetteurs-récepteurs QSFP28 LR4 sont conçus pour une utilisation dans les interfaces Ethernet 100 Gigabit sur fibre monomode.
Fonctionnalité
- Format QSFP28 enfichable à chaud
- Prend en charge des débits binaires agrégés de 103,1 Gbit/s
- Longueur de liaison maximale de 10 km sur fibre monomode (SMF)
- Dissipation de puissance < 3,5 W
- Fonctions de diagnostic numérique intégrées
- CIDR intégré
- Émetteur LAN-WDM 4 x 278 Gb/s basé sur la technologie DFB
- Prises LC duplex
- Alimentation Single3V
- Conforme à la directive RoHS
Température de fonctionnement du boîtier : 0 à +70 °C
Application
Ethernet 100GBASE-LR4
Valeurs maximales absolues (TC=25°C, SAUF INDICATION CONTRAIRE)
Les performances du module ne sont pas garanties au-delà de sa plage de fonctionnement.
Le dépassement des limites ci-dessous peut endommager définitivement le module émetteur-récepteur.
|
Paramètre |
Symbole |
Min |
Typique |
Max |
Unité |
Notes |
|
Température de stockage |
Ts |
-40 |
- |
+85 |
°C |
|
|
Tension d'alimentation maximale |
Vcc |
-0,3 |
- |
3.6 |
V |
|
|
Humidité relative de fonctionnement |
RH |
15 |
- |
+85 |
% |
Conditions de fonctionnement recommandées
Paramètre Symbole Min Typique Max Unité Remarques
Débit de données DR 25,78 ± 100 ppm Gb/s 1
Taux d'erreur binaire : 25,78 Gb/s (BER : 1E-12)
Température de fonctionnement du boîtier Tcase 0 70 ºC
Longueur de fibre monomode (SMF) L 10 km
Remarques :
1. Prend en charge la norme 100GBASE-LR4 selon la norme IEEE 802.3ba.
2. Testé avec un PRBS 231 – 1.
Spécifications optiques
|
Paramètre |
Symbole |
Min |
Typique |
Max |
Unités |
Notes |
||||||||
|
Émetteur |
||||||||||||||
|
Fréquence de signalisation par voie |
25,78125 ± 100 ppm |
Gb/s |
1 |
|||||||||||
|
Longueur d'onde centrale |
λ |
1294,53 – 1296,59 1299.02 – 1301.09 1303.54 – 1305.63 1308.09 – 1310.19 |
nm |
|||||||||||
|
Rapport de suppression en mode latéral |
SMSR |
30 |
nm |
|||||||||||
|
Transmettre OMA par voie |
TXP |
-1,3 |
4.5 |
dBm |
||||||||||
|
Puissance moyenne transmise par voie |
Moue |
-4,3 |
4.5 |
dBm |
||||||||||
|
Rapport d'extinction optique |
urgences |
4 |
dB |
|||||||||||
|
Puissance de lancement moyenne de l'émetteur OFF, par voie |
-30 |
dBm |
||||||||||||
|
tolérance à la perte de retour optique |
RL |
20 |
dB |
|||||||||||
|
Bruit d'intensité relative |
RIN |
-130 |
dB/Hz |
|||||||||||
|
Définition du masque oculaire de l'émetteur {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
2 |
||||||||||||
|
Récepteur |
-130 |
|||||||||||||
|
Fréquence de signalisation par voie |
25,78125 ± 100 ppm |
Gb/s |
1 |
|||||||||||
|
Longueur d'onde centrale |
λ |
1294,53 – 1296,59 1299.02 – 1301.09 1303.54 – 1305.63 1308.09 – 1310.19 |
nm |
|||||||||||
|
Puissance moyenne de réception par voie |
RXP |
-10,6 |
4.5 |
dBm |
||||||||||
|
Puissance reçue (OMA) par voie |
RxOMA |
4.5 |
dBm |
|||||||||||
|
Réflectance du récepteur |
RFL |
-26 |
dB |
|||||||||||
|
Sensibilité de réception en OMA, chaque voie |
SEN |
-8,6 |
dBm |
|||||||||||
|
Désaffirmation de la ligne de visée |
PERDU |
-11,6 |
dBm |
|||||||||||
|
LOS Asser |
LOSA |
-24 |
dBm |
|||||||||||
|
Hystérésis du LOS |
LOSh |
0,5 |
dB |
|||||||||||
Remarques :
- L'émetteur et le récepteur sont composés de 4 lasers et d'une photodiode fonctionnant à 78 Gb/s chacun pour 100GBASE-LR4,
Taux de réussite 5E-5.
Informations de commande
|
Numéro de pièce |
Description |
|
BT-QSFP28-LR4 |
LAN QSFP28 100 Gbit/s WDM4, LC, portée de 10 km, plage de température de fonctionnement de 0 °C à +70 °C, avec DDM |
