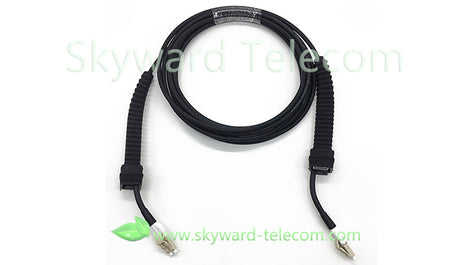

FUFBD MM OD Fiber LC OD-LC OD Dual 200 M 473306A CPRI FTTA fiber optic cable

FUFBD MM OD Fiber LC OD-LC OD Dual 200 M 473306A, RFM/RRH,9957591 Nokia NSN Dual, HF, OM2 с гибкими концами

FUFBA MM OD Fiber LC OD-LC OD составляет 30 м, используется в приложениях RFM/RRH, оптический кабель OM2, Uni boot NSN с гибким концом, совместим с Nokia 473306A. С обеих сторон дуплексные разъемы LC оснащены гибкими трубками, их можно согнуть на любую степень от -100 ° до + 100 °, и они защищены уплотнительным кожухом IP.

Приложение

• Многоцелевой открытый.
• Для соединения между распределительной коробкой и RRH.

• Развертывание в приложениях вышки сотовой связи Remote Radio Head.


Функции

1. Легко добавляйте/устанавливайте соединительные кабели для будущего расширения.

2. Низкие вносимые потери и дополнительные потери.

3.Высота затухания.

4. Гибкость благодаря небольшому радиусу изгиба и отличным характеристикам прокладки кабеля.

5. Геометрия и качество торцевой поверхности превосходят стандарты IEC и Telcordia.

6. Материал соединительного кабеля всепогоден и устойчив к ультрафиолетовому излучению.

7. Защита от воды и пыли IP67.

8. Механические характеристики: стандарт IEC 61754-20.

9. Соответствуют требованиям RoHS и REACH.

Типы разъемов

Тип	Ссылка	Примечание
ЛК	МЭК 61754-20	Одномодовый дуплекс	UPC: синие разъемы
		Многомодовый дуплекс	UPC: серые разъемы

Габаритные диаграммы

• Оптоволоконная перемычка NSN 180°dulex LC


• Оптоволоконная перемычка NSN 90°dulex LC


• Гибкая оптоволоконная перемычка LC OD - LC OD

Варианты патч-кордов

Требования к допускам перемычек
Общая длина (L) ( M)	длина допуска ( см)
0＜L≤20	+10/-0
20＜L≤40	+15/-0
Л > 40	+0,5%Л/-0

Кабельная конструкция – без армирования

Количество кабелей	Диаметр внешней оболочки (ММ)	Масса (КГ)	Минимально допустимая прочность на разрыв (Н)		минимально допустимая раздавливающая нагрузка (Н/100 мм)		Минимальный радиус изгиба (ММ)		Температура хранения (℃)
			короткий срок	долгосрочный	короткий срок	долгосрочный	короткий срок	долгосрочный
2	5,0±0,2	30	800	400	2000 г.	1000	20Д	10Д	-20 ~~ +70

Параметры кабеля – бронированный

Количество кабелей	Диаметр внешней оболочки (ММ)	Масса (КГ)	Минимально допустимая прочность на разрыв (Н)		минимально допустимая раздавливающая нагрузка (Н/100 мм)		Минимальный радиус изгиба (ММ)		Температура хранения (℃)
			короткий срок	долгосрочный	короткий срок	долгосрочный	короткий срок	долгосрочный
2	5,0±0,2	45	400	800	2000 г.	3000	20Д	10Д	-20~~+70
