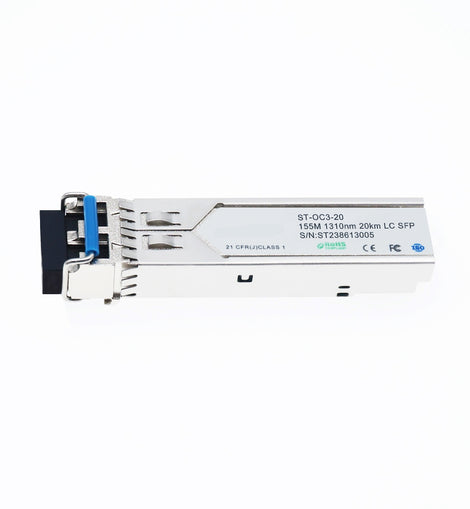

Оптический трансивер SFP, 155 Мбит/с, 1310 нм, 20 км
Функции
* Скорость передачи данных до 155 Мбит/с.
* Лазер FP 1310 нм и фотодетектор PIN для передачи на расстояние 20 км.
* Соответствует SFP MSA и SFF-8472 с дуплексной розеткой LC.
* Цифровой диагностический мониторинг:
Внутренняя калибровка или внешняя калибровка
* Совместимость с RoHS
* Одиночный источник питания +3,3 В
* Температура рабочего корпуса:
Стандарт: от 0 до +70°C
Промышленность: от -40 до +85°C
Приложения
* СДХ СТМ-1, С-1.1, Л-1.1, Л-1.2
* СОНЕТ OC-3 IR1,LR1,LR2
* Другие оптические каналы связи
Описание
Трансиверы SFP представляют собой высокопроизводительные и экономичные модули, поддерживающие скорость передачи данных 155 Мбит/с и дальность передачи 20 км при использовании SMF.
Трансивер состоит из трех секций: лазерного передатчика FP, PIN-фотодиода, интегрированного с трансимпедансным предусилителем (TIA), и блока управления MCU. Все модули соответствуют требованиям лазерной безопасности I класса.
Трансиверы совместимы с соглашением о нескольких источниках SFP (MSA) и SFF-8472. Для получения дополнительной информации обратитесь к SFP MSA.
Абсолютные максимальные значения
|
Параметр |
Символ |
Мин |
Макс |
Единица |
|
Напряжение питания |
Вкк |
-0,5 |
4,5 |
В |
|
Температура хранения |
Ц |
-40 |
+85 |
°С |
|
Рабочая влажность |
- |
5 |
85 |
% |
Стол 1 - Абсолютные максимальные рейтинги
Рекомендуемые условия эксплуатации
Стол 2 - Рекомендуемые условия эксплуатации
|
Параметр |
Символ |
Мин |
Типичный |
Макс |
Единица |
|
|
Температура рабочего корпуса |
Стандартный |
Тс |
0 |
+70 |
°С |
|
|
Промышленный |
-40 |
+85 |
°С |
|||
|
Напряжение источника питания |
Вкк |
3.13 |
3.3 |
3,47 |
В |
|
|
Ток источника питания |
ICC |
300 |
мА |
|||
|
Скорость передачи данных |
155 |
Мбит/с |
||||
Оптические и электрические характеристики
Таблица 3 – Оптические и электрические характеристики
|
Параметр |
Символ |
Мин |
Типичный |
Макс |
Единица |
Примечания |
||
|
Передатчик |
||||||||
|
Центральная длина волны |
λc |
1260 |
1310 |
1360 |
нм |
|||
|
Спектральная ширина (RMS) |
∆λ |
4 |
нм |
|||||
|
Средняя выходная мощность |
Надутся |
-14 |
-8 |
дБм |
1 |
|||
|
Коэффициент вымирания |
скорая помощь |
9 |
дБ |
|||||
|
Ввод данных: дифференциал качания |
В ИН |
400 |
1800 г. |
мВ |
2 |
|||
|
Входной дифференциальный импеданс |
З ИН |
90 |
100 |
110 |
Ом |
|||
|
Отключить передачу |
Запрещать |
2.0 |
Вкк |
В |
||||
|
Давать возможность |
0 |
0,8 |
В |
|||||
|
Ошибка передачи |
Вина |
2.0 |
Вкк |
В |
||||
|
Нормальный |
0 |
0,8 |
В |
|||||
|
Получатель |
||||||||
|
Центральная длина волны |
λc |
1260 |
1580 г. |
нм |
||||
|
Чувствительность приемника |
-32 |
дБм |
3 |
|||||
|
Перегрузка приемника |
-3 |
дБм |
3 |
|||||
|
Отмена утверждения LOS |
ЛОС Д |
-34 |
дБм |
|||||
|
ЛОС Утверждение |
ЛОС А |
-45 |
дБм |
|||||
|
ЛОС Гистерезис |
1 |
4 |
дБ |
|||||
|
Дифференциал размаха вывода данных |
Воут |
370 |
1800 г. |
мВ |
4 |
|||
|
ЛОС |
Высокий |
2.0 |
Вкк |
В |
||||
|
Низкий |
0,8 |
В |
||||||
Примечания:
- Оптическая мощность запускается в SMF.
- Вход PECL, внутренняя связь по переменному току и оконечная нагрузка.
- Измерено с помощью тестовой таблицы PRBS 2 23 -1 при 155 Мбит/с, BER ≤1×10 -10.
- Внутреннее соединение по переменному току.
Сроки и электрика
Таблица 4. Синхронизация и электрические характеристики
|
Параметр |
Символ |
Мин |
Типичный |
Макс |
Единица |
|
Tx отключить время отрицания |
t_on |
1 |
РС |
||
|
Время подтверждения отключения передачи |
t_off |
10 |
мкс |
||
|
Время инициализации, включая сброс ошибки передачи |
t_init |
300 |
РС |
||
|
Время подтверждения ошибки передачи |
t_fault |
100 |
мкс |
||
|
Отключить передачу для сброса |
t_reset |
10 |
мкс |
||
|
Время подтверждения LOS |
t_loss_on |
100 |
мкс |
||
|
Время отмены LOS |
t_loss_off |
100 |
мкс |
||
|
Тактовая частота серийного идентификатора |
f_serial_lock |
400 |
КГц |
||
|
MOD_DEF (0:2)-Высокий |
В Х |
2 |
Вкк |
В |
|
|
MOD_DEF (0:2)-Низкий |
В Л |
0,8 |
В |
