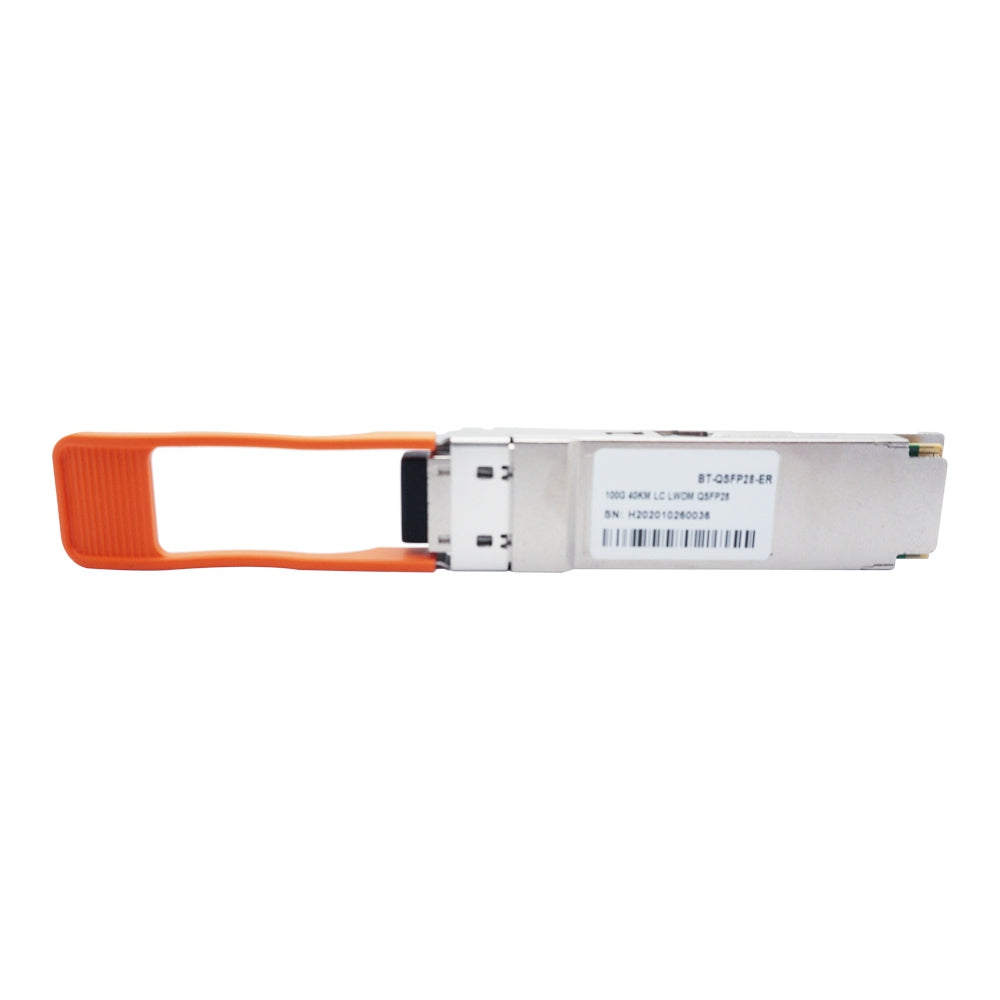

Оптический приемопередатчик QSFP28 ER4 100 Гбит/с, 40 км
Функции
- Форм-фактор QSFP28 с возможностью горячей замены
- Поддерживает совокупную скорость передачи данных до 103,125 Гбит/с.
- LC Дуплексный оптический интерфейс
- Передатчик LAN-WDM 4x25 Гбит/с, лазер EML, матричный детектор APD
- Температура рабочего корпуса: от 0 до 70 °C
- Низкое энергопотребление <4,5 Вт
- Применимо для SMF-соединения на расстояние 40 км без FEC.
- Цельнометаллический корпус для превосходной защиты от электромагнитных помех
- Интерфейс управления IIC
- Одиночный источник питания +3,3 В
- Соответствует RoHS (без свинца)
Приложения
- 100G Ethernet
- Другие оптические каналы связи
Стандарты
- СФФ8436,СФФ-8636
- СФФ-8665, СФФ8661
- ИЭЭЭ 802.3ба
Описание
- Трансивер 100GBase-ER4 QSFP28 длиной 40 км предназначен для удовлетворения требований каналов Ethernet 100G.
по SMF до 40км. Он соответствует QSFP28 MSA, IEEE 802.3ba. Это экономичное устройство с низким энергопотреблением и одним источником питания 3,3 В. Модуль имеет совокупную скорость передачи данных до 103,125 Гбит/с за счет мультиплексирования 4 независимых оптических линий LAN-WDM, каждая из которых способна передавать 25,78125 Гбит/с на расстояние SMF 40 км.
Абсолютные максимальные значения
|
Параметр |
Символ |
Мин. |
Введите |
Макс |
Единица |
|
Напряжение источника питания |
Вкк |
-0,5 |
3,6 |
В |
|
|
Диапазон температур хранения |
Ц |
-40 |
85 |
°С |
|
|
Относительная влажность – хранение |
РХ С |
0 |
95 |
% |
|
|
Относительная влажность – рабочая |
РХ О |
0 |
85 |
% |
|
|
Статический электрический разряд (тело человека модель) |
- |
500 |
- |
- |
В |
Рекомендуемые условия эксплуатации
|
Параметр |
Символ |
Мин. |
Введите |
Макс |
Единица |
|
Диапазон рабочих температур корпуса |
Тс |
0 |
- |
70 |
°С |
|
Напряжение источника питания |
Вкк |
3.14 |
3.3 |
3,46 |
В |
|
Общая потребляемая мощность |
п |
- |
- |
4,5 |
Вт |
|
Скорость передачи данных на полосу |
БР |
- |
25,78125 |
- |
Гбит/с |
Электрические характеристики
|
Электрические характеристики преобразователя |
|||||
|
Параметр |
Символ |
Мин. |
Введите |
Макс |
Единица |
|
Размах дифференциального входного напряжения |
ВИН |
180 |
- |
900 |
мВ |
|
Дифференциальное входное сопротивление Tx |
ЗИН |
- |
100 |
- |
Ом |
|
Возвратные потери на дифференциальном входе |
На 100Gbase-ER4 |
дБ |
|||
|
Обратные потери на синфазном входе |
На 100Gbase-ER4 |
дБ |
|||
|
Электрические характеристики приемника |
|||||
|
Параметр |
Символ |
Мин. |
Введите |
Макс |
Единица |
|
Дифференциальный выход, размах напряжения |
ВОУТ |
300 |
- |
1200 |
мВ |
|
Дифференциальное выходное сопротивление Rx |
ЗУТ |
- |
100 |
- |
Ом |
|
Возвратные потери на дифференциальном выходе |
На 100Gbase-ER4 |
дБ |
|||
|
Возвратные потери на синфазном выходе |
На 100Gbase-ER4 |
дБ |
|||
Оптические характеристики
|
Параметр |
Символ |
Мин. |
Введите |
Макс |
Единица |
Примечания |
|
Характеристики передатчика |
||||||
|
Тип лазера |
ЕМЛ |
|||||
|
Скорость передачи данных на полосу |
ФДК |
- |
25,78125 |
- |
Гбит/с |
|
|
Совокупная скорость передачи данных |
ж Д |
- |
103.125 |
- |
Гбит/с |
|
|
Отклонение скорости сигнала от номинальной |
△фД |
-100 |
- |
100 |
ppm |
|
|
Диапазон длин волн центра полосы движения |
λ |
1294,53 - 1296,59 |
нм |
|||
|
1299.02 - 1301.09 |
||||||
|
1303,54 - 1305,63 |
||||||
|
1308.09 - 1310.19 |
||||||
|
Коэффициент подавления боковой моды |
СМСР |
30 |
- |
- |
дБ |
|
|
Общая средняя мощность запуска |
ВСЕГО |
- |
- |
8,9 |
дБм |
|
|
Средняя стартовая мощность, каждая полоса |
ВЫХОД |
- |
2 |
- |
дБм |
|
|
Амплитуда оптической модуляции (OMA), каждая полоса |
ПОМА |
0,1 |
4,5 |
дБм |
||
|
Мощность запуска в OMA минус TDP, на каждой полосе |
-2,3 |
- |
- |
дБм |
||
|
Средняя мощность запуска выключенного передатчика, каждая полоса |
ПОФФ |
- |
- |
-30 |
дБм |
|
|
Коэффициент вымирания |
скорая помощь |
8 |
- |
- |
дБ |
|
|
Передача отражения |
РФЛ |
- |
- |
-12 |
дБ |
|
|
Глазковая диаграмма |
Соответствует маскам для глаз 100Gbase-LR4 при фильтрации |
|||||
|
Характеристики приемника |
||||||
|
Тип приемника |
АПД |
|||||
|
Скорость передачи данных на полосу |
- |
25,78125 |
- |
Гбит/с |
||
|
Рабочая центральная длина волны |
λ |
1294,53 - 1296,59 |
нм |
|||
|
1299.02 - 1301.09 |
||||||
|
1303,54 - 1305,63 |
||||||
|
1308.09 - 1310.19 |
||||||
|
Порог урона |
5,5 |
- |
- |
дБм |
||
|
Чувствительность приемника, каждая полоса |
СенОМА |
- |
-19 |
- |
дБм |
1 |
|
Средняя мощность приема, каждая полоса |
- |
- |
4,5 |
дБм |
||
|
Мощность приемника, каждая полоса (OMA) |
- |
- |
4,5 |
дБм |
||
|
Отражение приемника |
РФЛ |
- |
- |
-26 |
дБ |
|
|
ЛОС Утверждение |
ЛОСА |
-30 |
- |
- |
дБм |
|
|
Отмена утверждения LOS |
ЛОСД |
- |
- |
-25 |
дБм |
|
|
ЛОС Гистерезис |
лош |
0,5 |
3 |
5 |
дБ |
|
|
Примечания |
||||||
|
1. BER=10 -12 |
||||||
