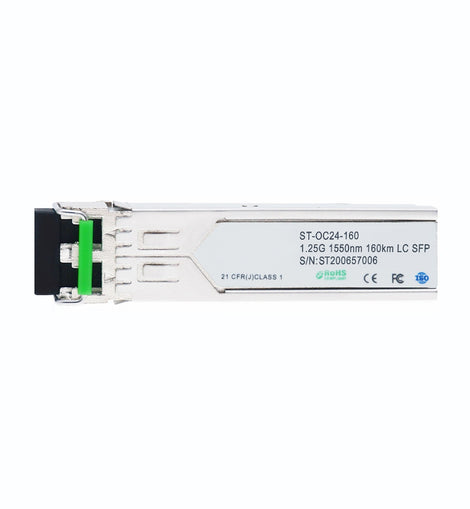

Приемопередатчик SFP 1,25 Гбит/с, 1550 нм, 160 км
Приемопередатчик SFP 1,25 Гбит/с, 1550 нм, 160 км
В наличии: 50
Vendor: skyward
Collapsible row
Collapsible row
Our Services
- Cost-effective equipment
- Faster delivery
- Worldwide shipping
- Alternative supply
- Sample service
- Test and warranty
Функции
* Двойная скорость передачи данных: 1,25 Гбит/с/1,063 Гбит/с.
* Лазер DFB 1550 нм и фотодетектор APD для передачи на 160 км.
* Соответствует SFP MSA и SFF-8472 с дуплексной розеткой LC.
* Цифровой диагностический мониторинг:
Внутренняя калибровка или внешняя калибровка
* Совместимость с SONET OC-24-LR-1.
* Совместимость с RoHS
* Одиночный источник питания +3,3 В
* Температура рабочего корпуса:
Стандарт: от 0 до +70°C
Расширенный: от -40 до +85°C
Приложения
* Гигабитный Ethernet
* Оптоволоконный канал
* Переключиться на интерфейс Switch
* Переключаемые приложения объединительной платы
* Интерфейс маршрутизатора/сервера
* Другие системы оптической передачи
Описание
Трансиверы SFP представляют собой высокопроизводительные и экономичные модули, поддерживающие двойную скорость передачи данных 1,25 Гбит/с/1,0625 Гбит/с и дальность передачи 160 км с SMF.
Трансивер состоит из трех секций: лазерного передатчика DFB, фотодиода APD, интегрированного с трансимпедансным предусилителем (TIA), и блока управления MCU. Все модули соответствуют требованиям лазерной безопасности I класса.
Трансиверы совместимы с соглашением о нескольких источниках SFP (MSA) и SFF-8472. Для получения дополнительной информации обратитесь к SFP MSA.
Абсолютные максимальные значения
Таблица 1. Абсолютные максимальные рейтинги
|
Параметр |
Символ |
Мин. |
Макс |
Единица |
|
Напряжение питания |
Вкк |
-0,5 |
4,5 |
В |
|
Температура хранения |
Ц |
-40 |
+85 |
°С |
|
Рабочая влажность |
- |
5 |
85 |
% |
Рекомендуемые условия эксплуатации
Таблица 2 – Рекомендуемые условия эксплуатации
|
Параметр |
Символ |
Мин. |
Типичный |
Макс |
Единица |
||
|
Температура рабочего корпуса |
Стандартный |
Тс |
0 |
|
+70 |
°С |
|
|
Расширенный |
-20 |
|
+85 |
°С |
|||
|
Напряжение источника питания |
Вкк |
3.13 |
3.3 |
3,47 |
В |
||
|
Ток источника питания |
ICC |
|
|
300 |
мА |
||
|
Скорость передачи данных |
Гигабитный Ethernet |
|
|
1,25 |
|
Гбит/с |
|
|
оптоволоконный канал |
|
|
1,063 |
|
|||
Таблица 3 – Оптические и электрические характеристики
|
Параметр |
Символ |
Мин. |
Типичный |
Макс |
Единица |
Примечания |
||
|
Передатчик |
||||||||
|
Центральная длина волны |
λc |
1520 г. |
1550 г. |
1580 г. |
нм |
|
||
|
Спектральная ширина (-20 дБ) |
∆λ |
|
|
1 |
нм |
|
||
|
Средняя выходная мощность |
Надутся |
0 |
|
5 |
дБм |
1 |
||
|
Коэффициент вымирания |
скорая помощь |
9 |
|
|
дБ |
|
||
|
Время оптического нарастания/спада (20%~80%) |
тр/тф |
|
|
0,26 |
нс |
|
||
|
Ввод данных: дифференциал качания |
В ИН |
400 |
|
1800 |
мВ |
2 |
||
|
Входной дифференциальный импеданс |
З ИН |
90 |
100 |
110 |
Ом |
|
||
|
Отключить передачу |
Запрещать |
|
2.0 |
|
Вкк |
В |
|
|
|
Давать возможность |
|
0 |
|
0,8 |
В |
|
||
|
Ошибка передачи |
Вина |
|
2.0 |
|
Вкк |
В |
|
|
|
Нормальный |
|
0 |
|
0,8 |
В |
|
||
|
Получатель |
||||||||
|
Центральная длина волны |
λc |
1260 |
|
1580 г. |
нм |
|
||
|
Чувствительность приемника |
|
|
|
-31 |
дБм |
3 |
||
|
Перегрузка приемника |
|
-9 |
|
|
дБм |
3 |
||
|
Отмена утверждения LOS |
ЛОС Д |
|
|
-32 |
дБм |
|
||
|
ЛОС Утверждение |
ЛОС А |
-45 |
|
|
дБм |
|
||
|
ЛОС Гистерезис |
|
0,5 |
|
4,5 |
дБ |
|
||
|
Дифференциал размаха вывода данных |
Воут |
370 |
|
1800 |
мВ |
4 |
||
|
ЛОС |
Высокий |
2.0 |
|
Вкк |
В |
|
||
|
Низкий |
|
|
0,8 |
В |
|
|||
Примечания:
- Оптическая мощность запускается в SMF.
- Вход PECL, внутренняя связь по переменному току и оконечная нагрузка.
- Измерено с помощью тестовой таблицы PRBS 2 7 -1 при 1250 Мбит/с, BER ≤1×10 -12 .
- Внутреннее соединение по переменному току.
Сроки и электрика
Таблица 4. Синхронизация и электрические характеристики
|
Параметр |
Символ |
Мин. |
Типичный |
Макс |
Единица |
|
Tx отключить время отрицания |
t_on |
|
|
1 |
РС |
|
Время подтверждения отключения передачи |
t_off |
|
|
10 |
мкс |
|
Время инициализации, включая сброс ошибки передачи |
t_init |
|
|
300 |
РС |
|
Время подтверждения ошибки передачи |
t_fault |
|
|
100 |
мкс |
|
Отключить передачу для сброса |
t_reset |
10 |
|
|
мкс |
|
Время подтверждения LOS |
t_loss_on |
|
|
100 |
мкс |
|
Время отмены LOS |
t_loss_off |
|
|
100 |
мкс |
|
Тактовая частота серийного идентификатора |
f_serial_lock |
|
|
400 |
КГц |
|
MOD_DEF (0:2)-Высокий |
В Х |
2 |
|
Вкк |
В |
|
MOD_DEF (0:2)-Низкий |
В Л |
|
|
0,8 |
В |
Диагностика
Таблица 5 – Характеристики диагностики
|
Параметр |
Диапазон |
Единица |
Точность |
Калибровка |
|
Температура |
от 0 до +70 |
°С |
±3°С |
Внутренний/Внешний |
|
от -40 до +85 |
||||
|
Напряжение |
от 3,0 до 3,6 |
В |
±3% |
Внутренний/Внешний |
|
Ток смещения |
от 0 до 100 |
мА |
±10% |
Внутренний/Внешний |
|
Мощность передачи |
от 0 до +5 |
дБм |
±3 дБ |
Внутренний/Внешний |
|
Мощность приема |
от -30 до -9 |
дБм |
±3 дБ |
Внутренний/Внешний |
