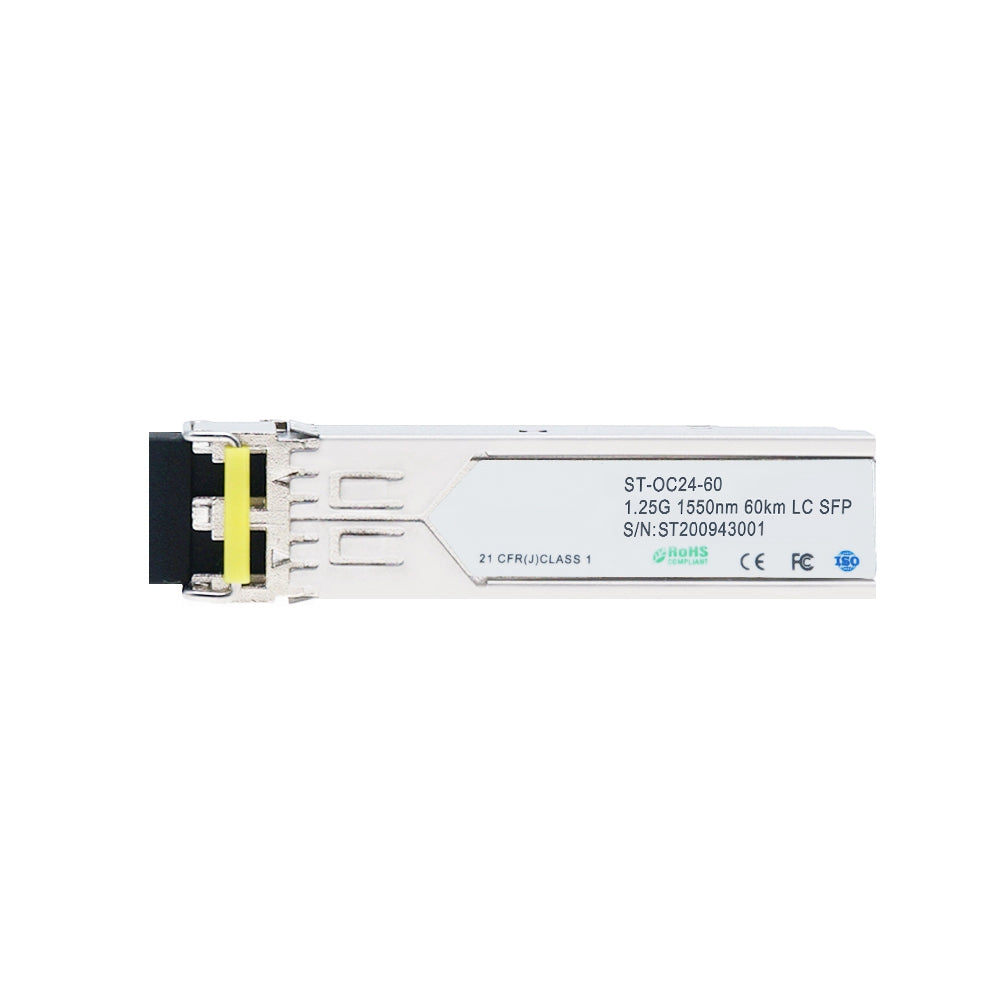

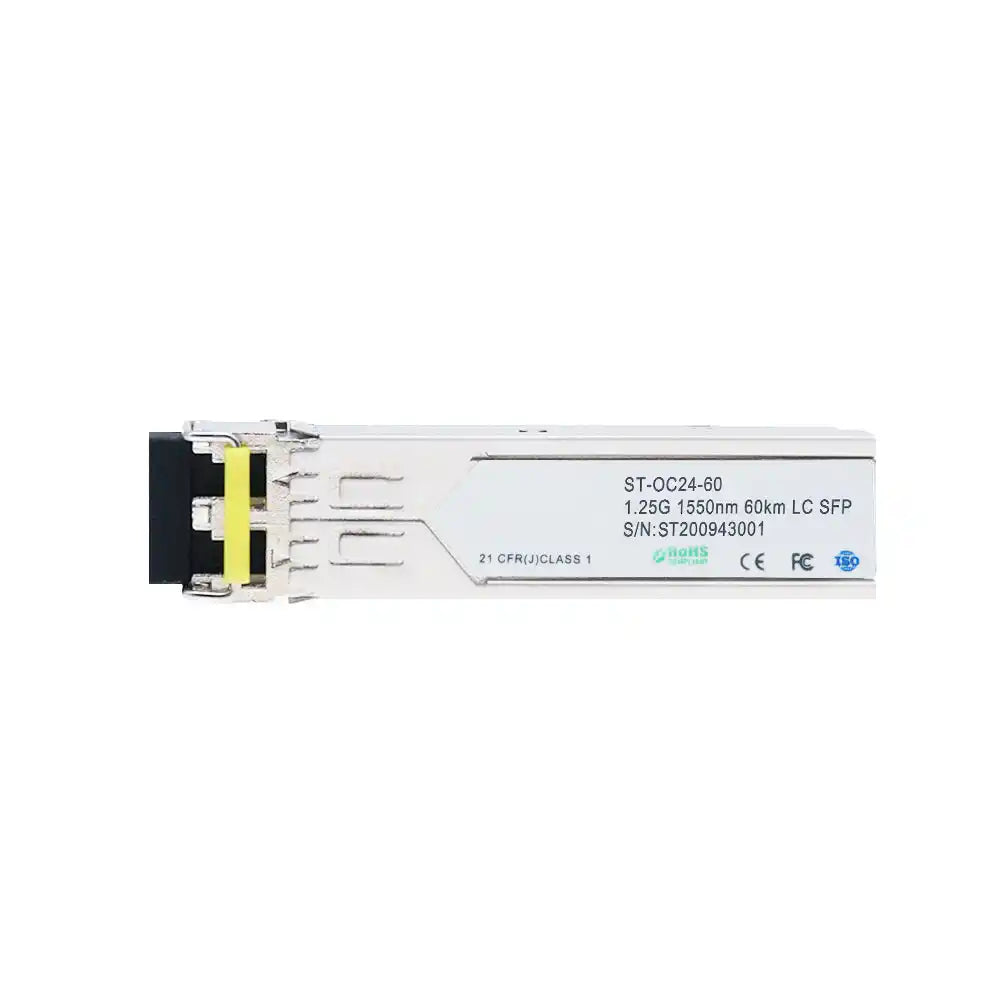

Émetteur-récepteur optique SFP 1,25 Gbit/s 1550 nm 60 km
Émetteur-récepteur optique SFP 1,25 Gbit/s 1550 nm 60 km
500 en stock
Vendor: skyward
Collapsible row
Collapsible row
Our Services
- Cost-effective equipment
- Faster delivery
- Worldwide shipping
- Alternative supply
- Sample service
- Test and warranty
Caractéristiques
- Débit de données de 1,25 Gbit/s en fonctionnement
- Laser DFB 1550 nm et photodétecteur PIN pour une transmission de 60 km
- Conforme aux normes SFP MSA et SFF-8472 avec connecteur LC duplex
- Surveillance diagnostique numérique :
Étalonnage interne ou étalonnage externe
- Compatible avec SONET OC-24-LR-1
- Compatible avec la norme RoHS
- Alimentation simple +3,3 V
- Température de fonctionnement du boîtier :
Norme : 0 à +70 °C
Plage de température étendue : -40 à +85 °C
Applications
- Ethernet Gigabit
- Canal de fibre
- Passer à l'interface de commutation
- Applications de plan de retour commuté
- Interface routeur/serveur
- Autres systèmes de transmission optique
Description
Les émetteurs-récepteurs SFP sont des modules performants et économiques prenant en charge un débit de données de 1,25 Gbit/s et une distance de transmission de 60 km avec SMF.
L'émetteur-récepteur se compose de trois sections : un émetteur laser DFB, une photodiode PIN intégrant un préamplificateur de transimpédance (TIA) et une unité de commande par microcontrôleur. Tous les modules répondent aux exigences de sécurité laser de classe I.
Les émetteurs-récepteurs sont compatibles avec l'accord multi-sources SFP (MSA) et la norme SFF-8472. Pour plus d'informations, veuillez consulter la documentation SFP MSA.
Valeurs maximales absolues
Tableau 1 - Valeurs maximales absolues
|
Paramètre |
Symbole |
Min |
Max |
Unité |
|
Tension d'alimentation |
Vcc |
-0,5 |
4.5 |
V |
|
Température de stockage |
Ts |
-40 |
+85 |
°C |
|
Humidité de fonctionnement |
- |
5 |
85 |
% |
Conditions de fonctionnement recommandées
Tableau 2 - Conditions de fonctionnement recommandées
|
Paramètre |
Symbole |
Min |
Typique |
Max |
Unité |
|
|
Température de fonctionnement du boîtier |
Standard |
Tc |
0 |
+70 |
°C |
|
|
Étendu |
-20 |
+85 |
°C |
|||
|
Tension d'alimentation |
Vcc |
3.13 |
3.3 |
3,47 |
V |
|
|
Courant d'alimentation |
CCI |
300 |
mA |
|||
|
Débit de données |
1,25 |
Gbit/s |
||||
Tableau 3 - Caractéristiques optiques et électriques
|
Paramètre |
Symbole |
Min |
Typique |
Max |
Unité |
Notes |
||
|
Émetteur |
||||||||
|
Longueur d'onde centrale |
λc |
1480 |
1550 |
1580 |
nm |
|||
|
Largeur spectrale (-20 dB) |
∆λ |
1 |
nm |
|||||
|
Rapport de suppression du mode latéral |
SMSR |
30 |
dB |
|||||
|
Puissance de sortie moyenne |
Moue |
0 |
5 |
dBm |
1 |
|||
|
Taux d'extinction |
urgences |
9 |
dB |
|||||
|
Temps de montée/descente optique (20 % à 80 %) |
tr/tf |
0,26 |
ns |
|||||
|
Différentiel d'entrée de données |
V DANS |
400 |
1800 |
mV |
2 |
|||
|
Impédance différentielle d'entrée |
Z DANS |
90 |
100 |
110 |
Ω |
|||
|
TX Désactiver |
Désactiver |
2.0 |
Vcc |
V |
||||
|
Activer |
0 |
0,8 |
V |
|||||
|
Défaut TX |
Faute |
2.0 |
Vcc |
V |
||||
|
Normale |
0 |
0,8 |
V |
|||||
|
Récepteur |
||||||||
|
Longueur d'onde centrale |
λc |
1260 |
1580 |
nm |
||||
|
Sensibilité du récepteur |
-23 |
dBm |
3 |
|||||
|
Surcharge du récepteur |
-3 |
dBm |
3 |
|||||
|
Désaffirmation de la ligne de visée |
LOS D |
-24 |
dBm |
|||||
|
LOS Asser |
LOS A |
-30 |
dBm |
|||||
|
Hystérésis du LOS |
1 |
4 |
dB |
|||||
|
Sortie de données Différentielle d'oscillation |
Vout |
370 |
1800 |
mV |
4 |
|||
|
LOS |
Haut |
2.0 |
Vcc |
V |
||||
|
Faible |
0,8 |
V |
||||||
Remarques :
- La puissance optique est injectée dans la fibre monomode (SMF).
- Entrée PECL, couplée et terminée en interne en courant alternatif.
- Mesuré avec un motif de test PRBS 2 7 -1 à 1250 Mbps, BER ≤1×10 -12 .
- Couplage interne en courant alternatif.
Synchronisation et électricité
Tableau 4 - Synchronisation et électricité
|
Paramètre |
Symbole |
Min |
Typique |
Max |
Unité |
|
Désactiver le temps d'annulation de la transaction |
tonne |
1 |
MS |
||
|
Désactivation de la transmission Assertion Time |
dandy |
10 |
µs |
||
|
Temps d'initialisation, y compris la réinitialisation du défaut d'émission |
t_initialisation |
300 |
MS |
||
|
Heure d'assertion de défaut Tx |
défaut de t |
100 |
µs |
||
|
Désactiver la transmission pour réinitialiser |
t_reset |
10 |
µs |
||
|
Heure d'affirmation LOS |
t_perte_sur |
100 |
µs |
||
|
LOS Heure de désactivation |
t_loss_off |
100 |
µs |
||
|
Fréquence d'horloge de l'identifiant série |
f_serial_clock |
400 |
kHz |
||
|
MOD_DEF (0:2) - Haut |
V H |
2 |
Vcc |
V |
|
|
MOD_DEF (0:2) - Bas |
V L |
0,8 |
V |
Diagnostic
Tableau 5 – Spécifications de diagnostic
|
Paramètre |
Gamme |
Unité |
Précision |
Étalonnage |
|
Température |
0 à +70 |
°C |
±3°C |
Interne / Externe |
|
-40 à +85 |
||||
|
Tension |
3.0 à 3.6 |
V |
±3% |
Interne / Externe |
|
Courant de polarisation |
0 à 100 |
mA |
±10% |
Interne / Externe |
|
TX Power |
-5 à 0 |
dBm |
±3dB |
Interne / Externe |
|
RX Power |
-23 à -3 |
dBm |
±3dB |
Interne / Externe |
